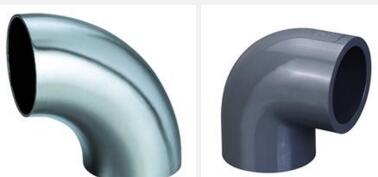

不锈钢90度弯头是弯头中十分常见的一种,因此在制图过程中90度弯头放样的方法也是很多人需要学习的重要知识。下面,世界工厂泵阀网为大家详细介绍90度弯头放样的计算方法。
弯度90度,直径300MM是这样下料:划一根直线长为∏(d-t)(d---圆管外径,t---板厚)。
把该线段16等分,从0.1.2.3......16。两节等径直角弯头放样计算计算式:Yn=r cosα当0°≤αn≤90°时 Yn=1/2(d-2t)cosα
当90°<αn≤180°时 Yn=1/2dcosα
式中Yn---展开图圆周长度等分点至曲线坐标值;
r---辅助圆半径;
d---圆管外径;
t---板厚;
αn---辅助圆周等分角度;直径为300mm的管,
n可选16α1=360°/16=22.5°α2=45°α3=67.5°α4=90°α5=112.5°α6=135°.α7=157.5°α8=180°
计算式:Y0=1/2(d-2t)cos0°=0.5(d-2t)
Y1=1/2(d-2t)cos22.5°=0.4619(d-2t)
Y2=1/2(d-2t)cos45°=0.3536(d-2t)
Y3=1/2(d-2t)cos67.5°=0.1913(d-2t)
Y4=1/2(d-2t)cos90°=0
Y5=1/2 dcos112.5°=-0.1913d
Y6=1/2 dcos135°=-0.3536d
Y7=1/2 dcos157.5°=-0.4619d
Y8=1/2 dcos180°=-0.5d
因为Y0为正值,在XX轴0处是向上0.5(d-2t),Y1-Y3都是向上,Y4是0正好在X轴,而Y5-Y8为负值,因此向下作线段。
然而把这九个点连接起来,出现二个曲线,这是一半,另一半与其相同。这样做出的样板是90度弯头的一半。
